JIS B 1220-2015

JIS規格アンカーボルトの形状

JIS規格アンカーボルトは両ねじ形状のみです。一方を曲げたもの（JIS B 1178を除く）や、ネジが片側にしかないものはJIS規格アンカーボルトではありません。

両ねじ形状でJIS規格に定めた寸法のアンカーボルトに、指定の丸座金1枚、六角ナット4個を組み合わせたものがJIS規格アンカーボルトとなります。

JIS規格アンカーボルトの材質

ABR400用ボルト、ABR490用ボルト及びABR520SUS用ボルトの寸法

単位：mm

※1) 軸部径(ds)は、同一断面における対辺距離の最大値と最小値とを算術平均した値で表し、その平均値がこの表の最大以下、最小以上でなければならない。

※2) 軸部径(ds)の最大径差は、同一断面における対辺距離の最大値と最小値との差で表す。

※3) 長さ(lt)及びねじ部長さ(b)は、それぞれ25d以上及び3d以上で、また軸部長さ(ls)は、15d以上でなければならない。長さ及びねじ部長さの許容差は、この表の規定に適合しなければならない。

ナットの寸法

単位：mm

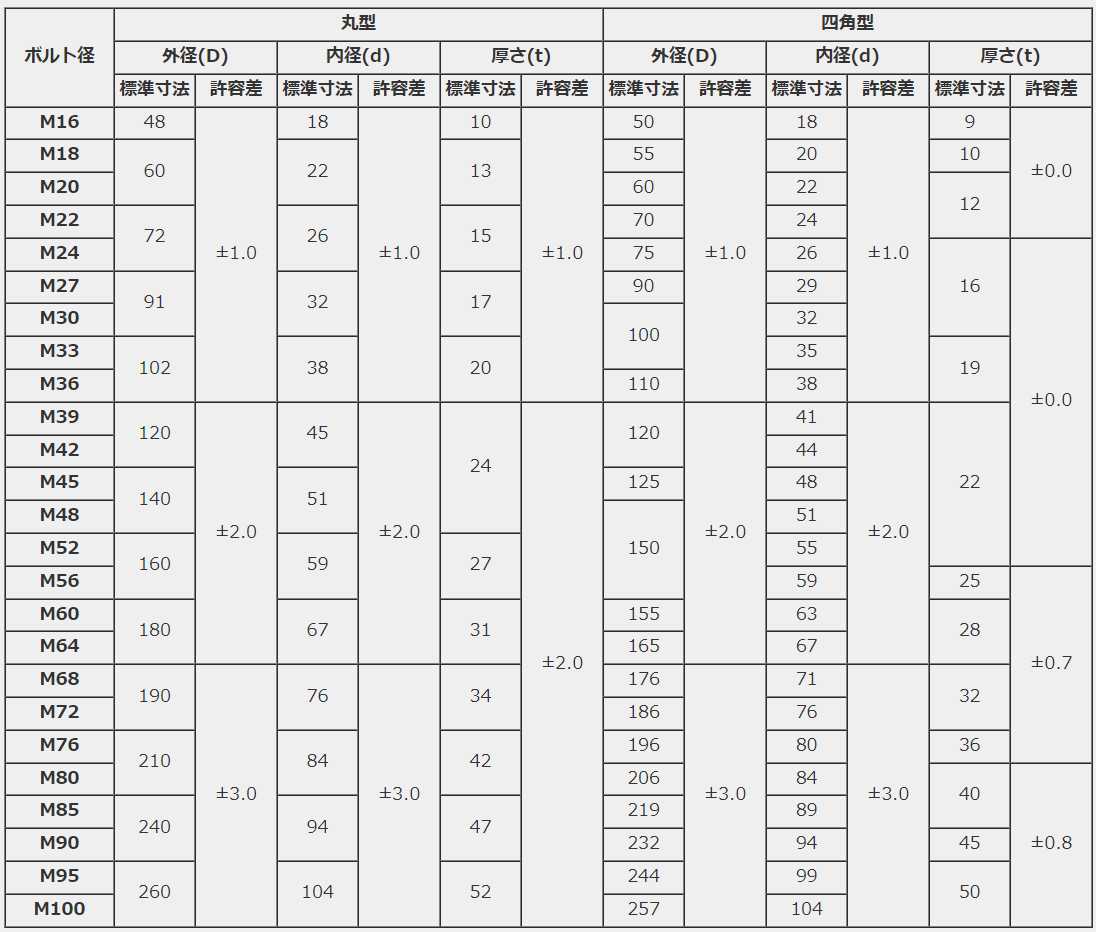

座金の寸法

単位：mm

※a) 座金の厚さの括弧内の数値は、ステンレス銅製座金の場合の値

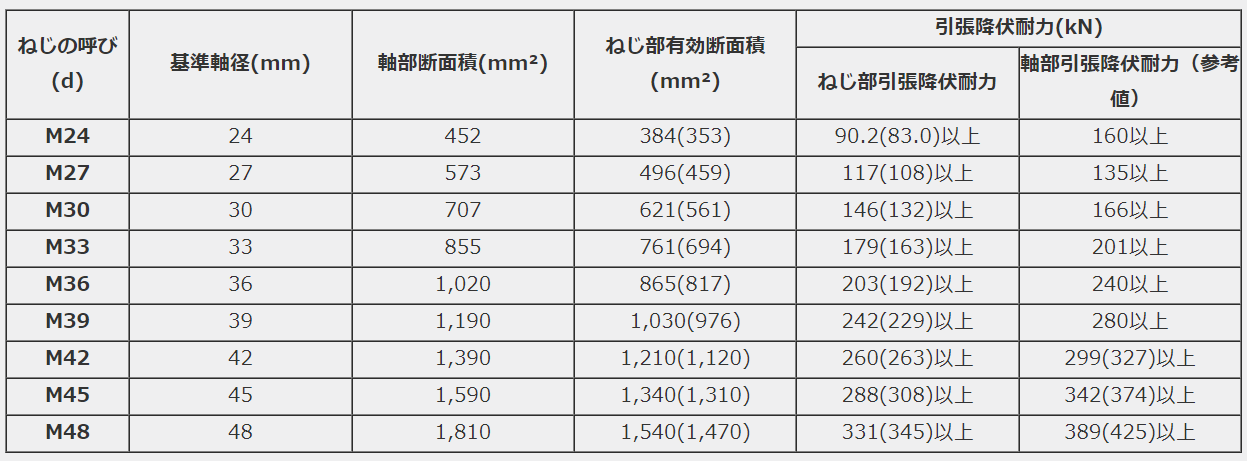

ABR400及びABR520SUSの引張降伏耐力

※a) 引張降伏耐力の括弧内の数値は、ABM520SUSの場合の値を示す。

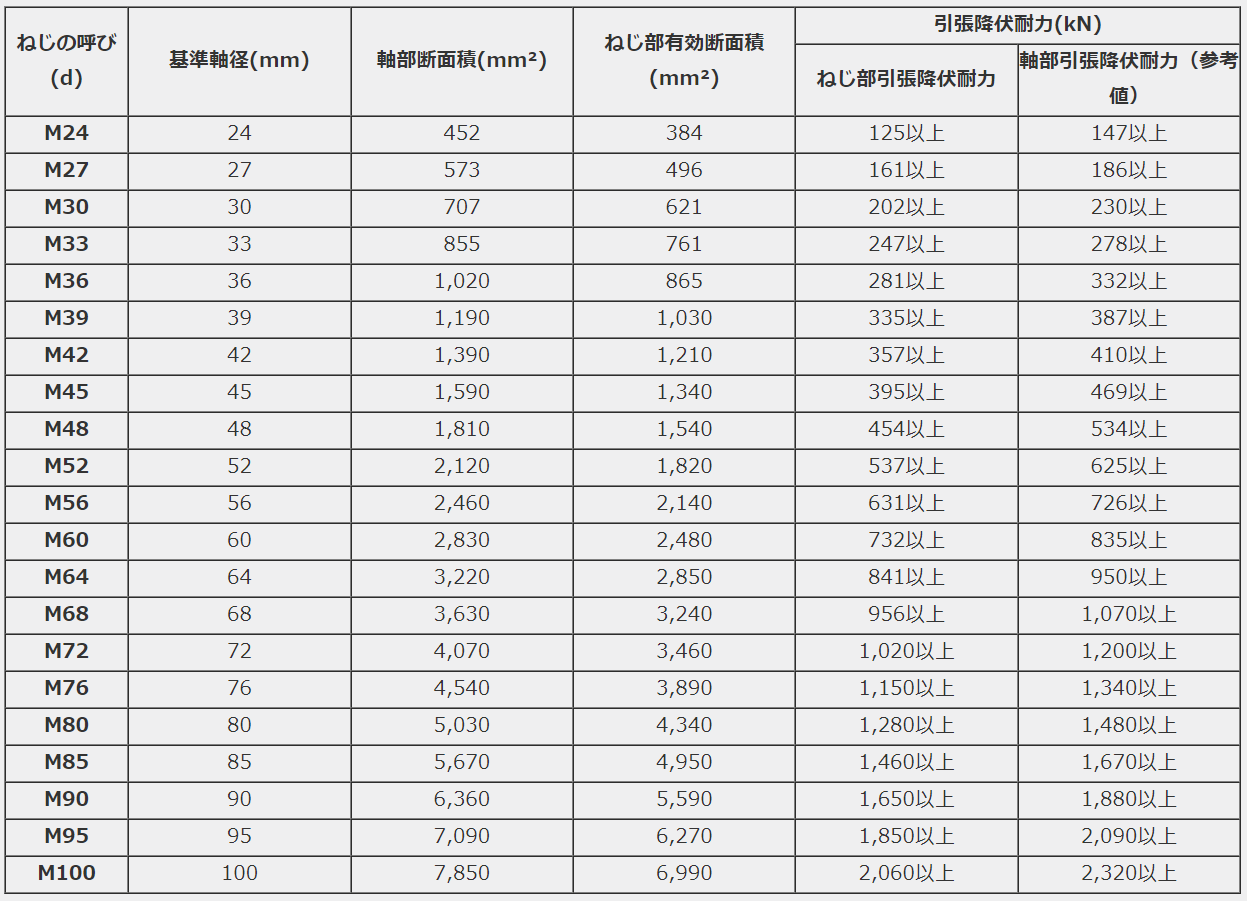

ABR490の引張降伏耐力

ABM400用ボルト、ABM490用ボルト及びABM520SUS用ボルトの寸法

単位：mm

※1) 軸部径(ds)は、同一断面における対辺距離の最大値と最小値とを算術平均した値で表し、その平均値がこの表の最大以下、最小以上でなければならない。

※2) 軸部径(ds)の最大径差は、同一断面における対辺距離の最大値と最小値との差で表す。

※3) 長さ(lt)及びねじ部長さ(b)は、それぞれ25d以上及び3d以上で、また軸部長さ(ls)は、15d以上でなければならない。長さ及びねじ部長さの許容差は、この表の規定に適合しなければならない。

※4) 括弧内の数値は、ABM520SUSに対する値を示す。

ナットの寸法

単位：mm

座金の寸法

単位：mm

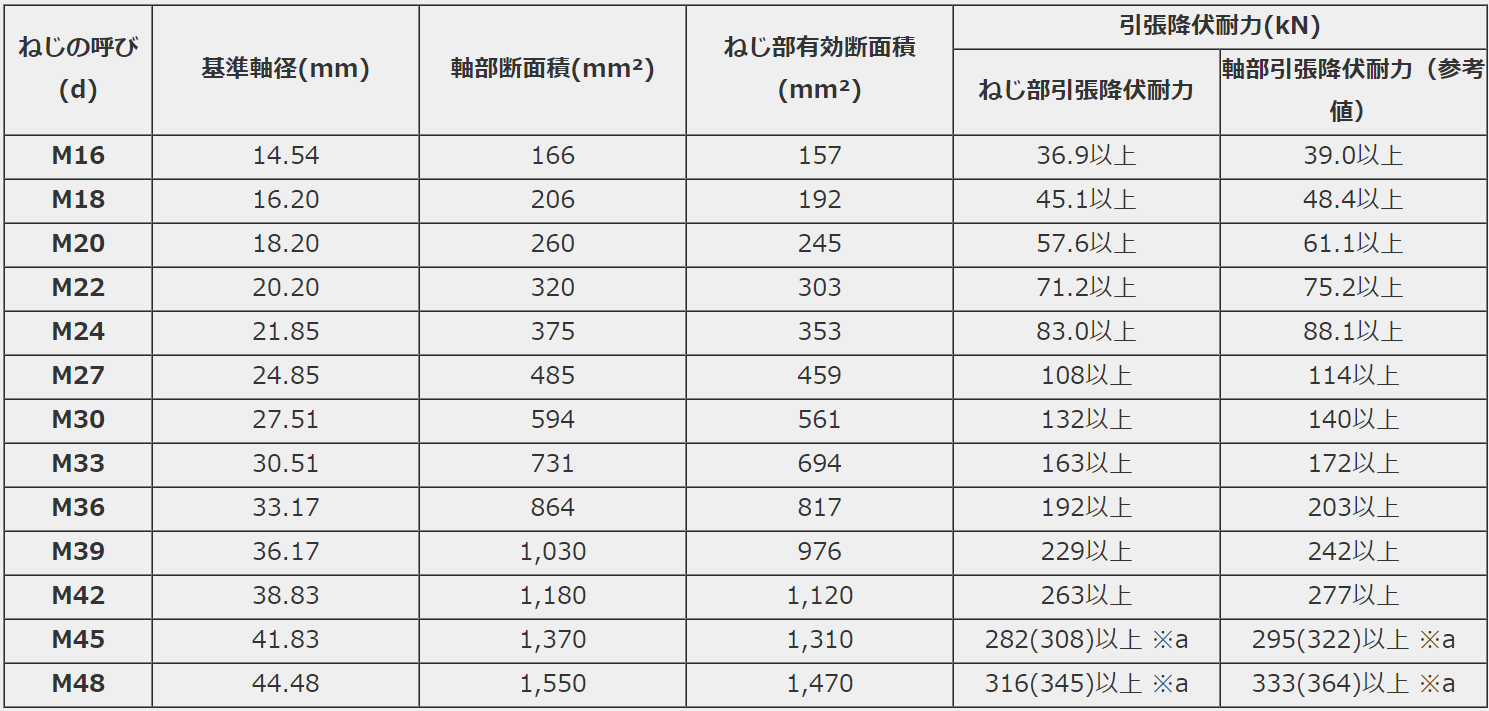

ABM400及びABM520SUSの引張降伏耐力

※a) 引張降伏耐力の括弧内の数値は、ABM520SUSの場合の値を示す。

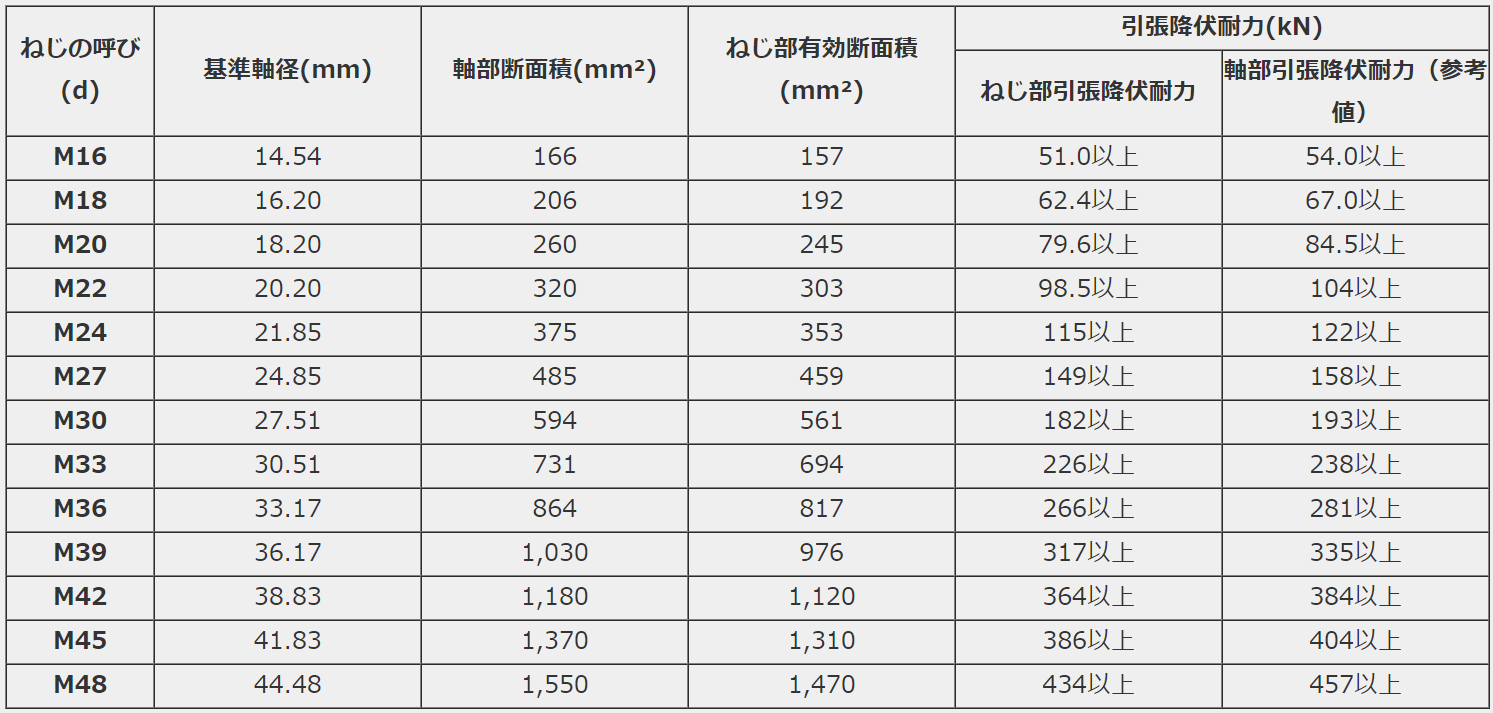

ABM490の引張降伏耐力

テンプレート

※ アンカープラン・柱脚リストまたはご指示等により製作いたします。

定着版

素材：G3101 SS400

推奨サイズ表

アンカーフレーム・アンカー施工

各種アンカーフレームを製作いたします。ご相談いただく地域により施工も承りますので、お問合せください。                                                                                                       ※施工に関しましては、現場状況等を確認、協議したうえで施工いたします。

※アンカーフレーム製作依頼には基礎高、柱脚形状抗の有無等の詳細なデータが必要です。（アンカープラン図、基礎伏図、基礎商材図等）
