平座金 (ワッシャー)の代表的な規格の寸法(サイズ
|
呼び径 |
旧JIS規格 |
ISO規格(新JIS) |
|
みがき丸 |
小型丸 |
みがき丸 |
小型丸 |
|
(大ワッシャー ) |
(大ワッシャー) |
(大ワッシャー ) |
(大ワッシャー) |
|

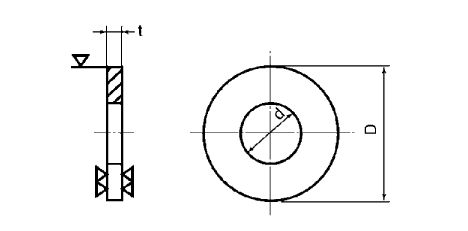

内径(d)x外径(D)×厚み(t) |
|
M2 |
2.3ｘ6ｘ0.4 |
2.3ｘ4.3ｘ0.4 |
2.2ｘ5ｘ0.3 |
2.2ｘ4.3ｘ0.3 |
|
M3 |
3.3ｘ8ｘ0.5 |
3.3ｘ6ｘ0.5 |
3.2ｘ7ｘ0.5 |
3.2ｘ6ｘ0.5 |
|
M4 |
4.5ｘ10ｘ0.8 |
4.5ｘ8ｘ0.5 |
4.3ｘ9ｘ0.8 |
4.3ｘ8ｘ0.8 |
|
M5 |
5.5ｘ12ｘ0.8 |
5.5ｘ10ｘ0.8 |
5.3ｘ10ｘ1.0 |
5.3ｘ10ｘ1.0 |
|
M6 |
6.5ｘ13ｘ1.0 |
6.5ｘ11.5ｘ0.8 |
6.4ｘ12.5ｘ1.6 |
6.4ｘ11.5ｘ1.6 |
|
M8 |
8.5ｘ18ｘ1.6 |
8.5ｘ16ｘ1.2 |
8.4ｘ17ｘ1.6 |
8.4ｘ15.5ｘ1.6 |
|
M10 |
10.5ｘ22ｘ1.6 |
10.5ｘ18ｘ1.6 |
10.5ｘ21ｘ2.0 |
10.5ｘ18ｘ2.0 |
|
M12 |
12.5ｘ26ｘ2.3 |
12.5ｘ22ｘ2.3 |
13.0ｘ24ｘ2.5 |
13.0ｘ21ｘ2.5 |
|
M14 |
15.0ｘ30ｘ2.6 |
15.0ｘ26ｘ2.3 |
15.0ｘ28ｘ2.5 |
15.0ｘ24ｘ2.5 |
|
M16 |
17.0ｘ32ｘ2.6 |
17.0ｘ30ｘ2.6 |
17.0ｘ30ｘ3.0 |
17.0ｘ28ｘ3.0 |
|
M18 |
19.0ｘ36ｘ2.6 |
19.0ｘ32ｘ2.6 |
19.0ｘ26ｘ2.3 |
19.0ｘ30ｘ3.0 |
|
M20 |
21.0ｘ40ｘ3.2 |
21.0ｘ36ｘ2.6 |
21.0ｘ37ｘ3.0 |
21.0ｘ34ｘ3.0 |
|
M22 |
23.5ｘ44ｘ3.2 |
23.5ｘ40ｘ3.2 |
23.0ｘ39ｘ3.0 |
23.0ｘ37ｘ3.0 |
|
M24 |
25.5ｘ48ｘ4.0 |
25.5ｘ44ｘ3.2 |
25.0ｘ44ｘ4.0 |
25.0ｘ39ｘ4.0 |
単位(mm)
