BIM データ作成

ファミリ作成業務_bimmodeling_2025_zirei

Thông tin khái quát

ファミリ作成業務は、BIM（Building Information Modeling）プロジェクトを円滑に進める上で不可欠な作業です。BIMモデルを構成する個々の要素（ファミリ）を作成し、管理することを目的とします。

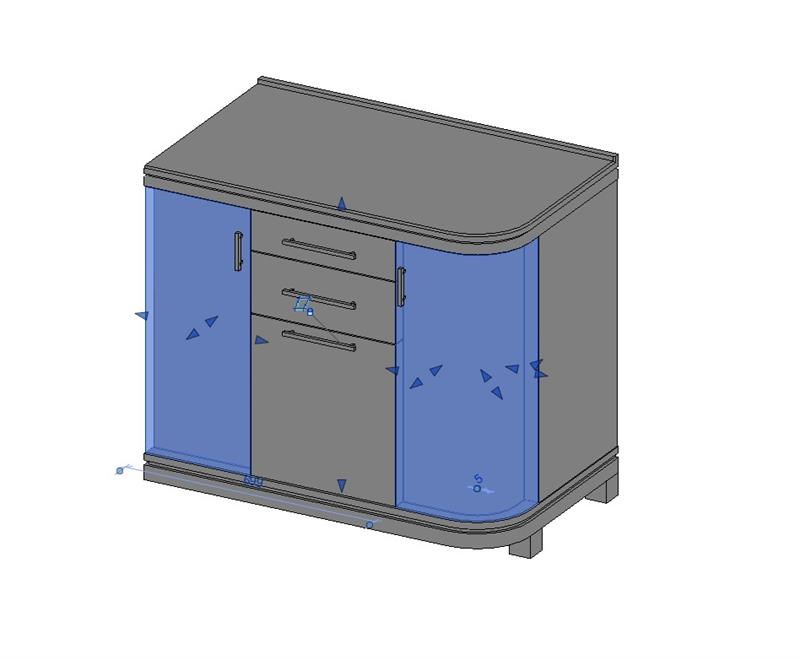

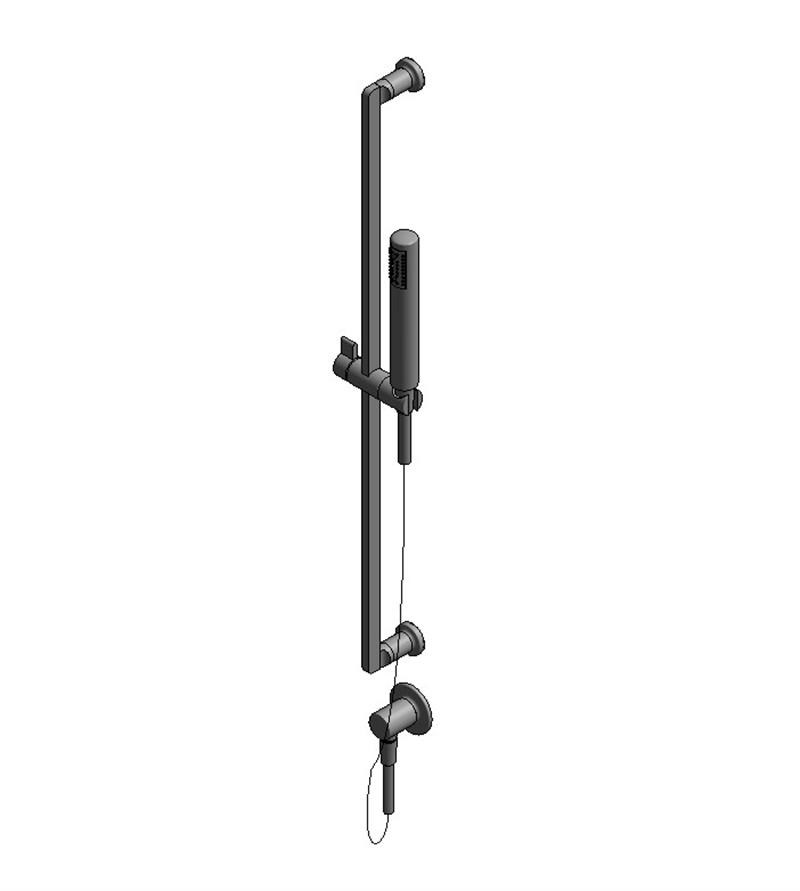

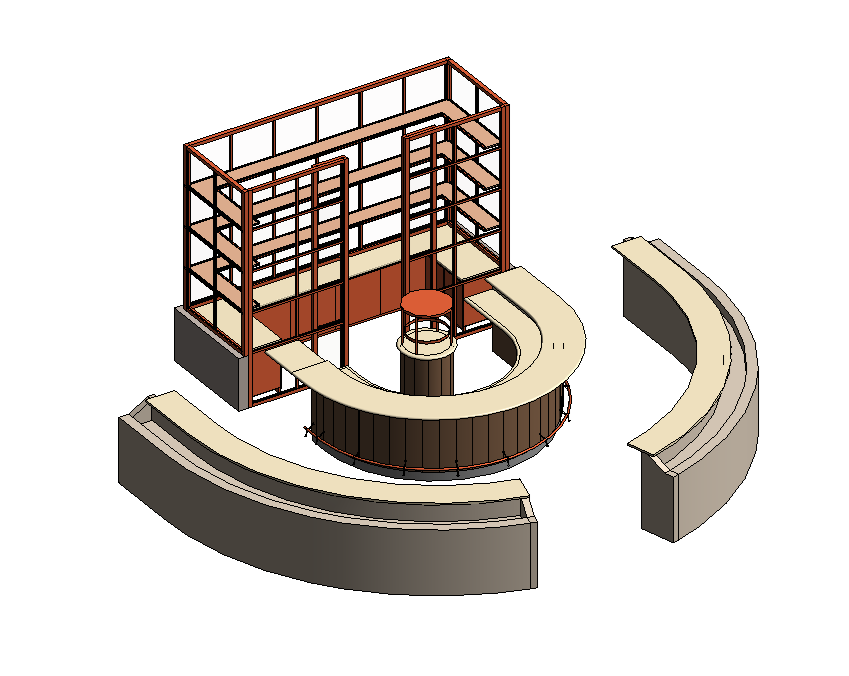

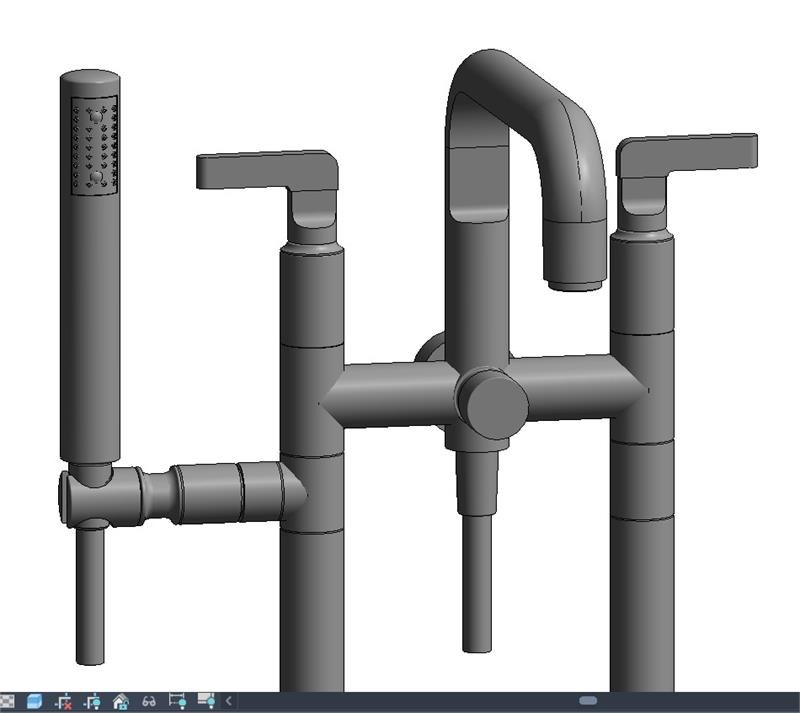

ファミリは、BIMソフトウェア（主にRevit）で用いられる、建物や構造物を構成する部品のことです。ドア、窓、壁、柱、設備機器、家具など、様々な要素がファミリとして定義されます。

ファミリには、3D形状だけでなく、材質、サイズ、コスト、メーカー情報などのパラメータ（属性情報）が含まれており、これによってBIMモデルは単なる3Dモデルではなく、情報を持つデータベースとなります。

・プロジェクト標準の統一: 複数のプロジェクトメンバーが使用するファミリを統一することで、モデルの品質と整合性を保ちます。作業効率の向上: よく使用するファミリを事前に作成・整理しておくことで、モデリング作業の時間を大幅に短縮できます。

・情報連携の強化: ファミリに正確な情報を付加することで、積算、施工、維持管理など、プロジェクトの各段階での情報連携をスムーズにします。

・表現の多様化: プロジェクト独自の複雑な形状や特殊な部品をファミリとして作成し、設計意図を正確に表現します。

・要件定義: プロジェクトやクライアントの要求に応じて、どのようなファミリが必要か、どのような情報を盛り込むかを決定します。

・既存ファミリの確認: 既存のライブラリに利用可能なファミリがないか確認します。

モデリングとパラメータ設定:
- 3D形状の作成: ファミリの形状を正確にモデリングします。

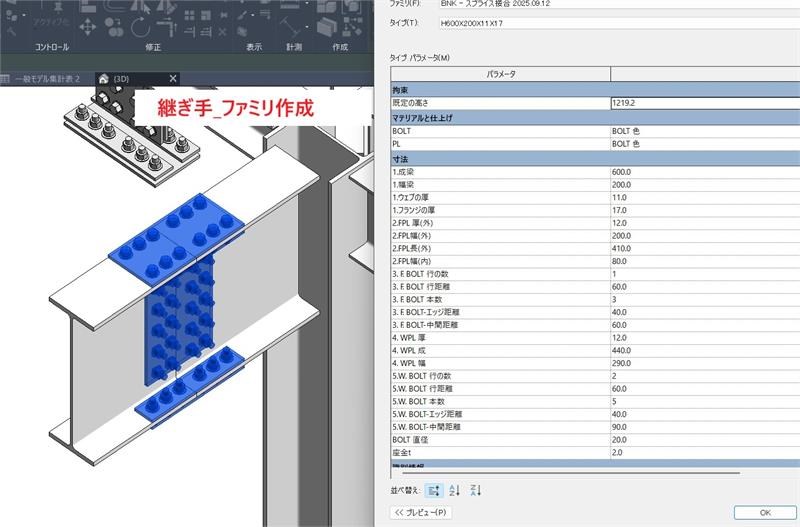

- パラメータの定義: サイズ（幅、高さ、奥行きなど）や材質、コスト、メーカー情報などのパラメータを設定します。
- ビュー設定: 平面図や立面図での表示方法を設定します。
品質管理・検証: 作成したファミリが要件を満たしているか、正しく機能するかをテストします。
ライブラリ化と管理: 作成したファミリを整理し、他のプロジェクトでも再利用できるようにライブラリとして保存・管理します。
