Revitによる施工図作成

＃REVITによる施工図作成

Revitは、建築、構造、設備の各分野でBIM（Building Information Modeling）モデルを作成するためのソフトウェアです。このモデルから、施工図を効率的に作成・管理できます。手作業での作図に比べ、モデルの情報を活用することで多くのプロセスを自動化・効率化できるのが大きな利点です。

1. ＃BIMモデルからの図面生成 📄

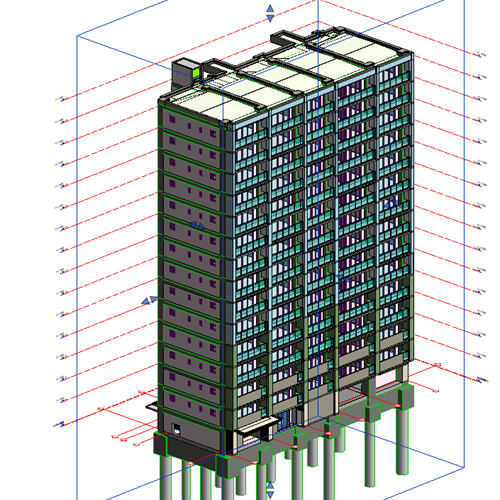

Revitでは、作成した3次元BIMモデルから、平面図、断面図、立面図、アイソメ図など、様々な2次元図面を自動的に生成できます。モデルに変更を加えると、関連する全ての図面も自動で更新されるため、整合性の取れた最新の図面を常に維持できます。

2. ＃施工図の効率化機能 ⚙️

Revitは、施工図作成に特化した機能を豊富に持っています。

・寸法線の自動配置: 部材の寸法や、隣接する部材からの距離などを自動で計測し、寸法線を配置する機能があります。

・タグ付け・注釈の自動化: 部材の名称、種類、数量などの情報を自動で引き出し、図面にタグや注釈として配置できます。

・部材の集計表作成: モデル内の情報（鉄筋の長さ、配管の種類、建具の数など）を自動で集計し、表として出力する機能も備わっています。特に鉄筋や配管では、詳細な加工図や集計表を効率的に作成できます。

3. ＃アドインと自動化 🤖

Revitの機能を拡張するため、多くの企業や開発者が**アドイン（Add-in）**を開発しています。特に施工図作成の自動化に特化したアドインは多数存在し、これらを利用することで作業をさらに効率化できます。

また、Dynamoのようなビジュアルプログラミングツールを使えば、RevitのAPI（Application Programming Interface）を利用して、複雑なルーチン作業（例: 特定の条件に基づく鉄筋の配置や配管ルートの自動生成）をプログラミングの知識がなくても自動化できます。これにより、手作業では膨大な時間がかかる作業をワンクリックで実行できるようになります。

4. ＃実際の活用事例 🏢

多くの建設会社がRevitを施工図作成に活用しています。

・清水建設は、Revitとプログラミングツールを組み合わせて、配筋施工図の3次元モデル自動生成システムを開発しました。これにより、手書きの指示書をパラメータ化して3次元モデルに変換し、図面作成の効率化と人的ミスの削減を目指しています。

・東急建設では、BIMモデルをクラウドで協力会社と共有し、施工図作成を効率的に進めています。
